Interbloqueos de seguridad que se deben comprobar antes de comprar un elevador de carne para producción

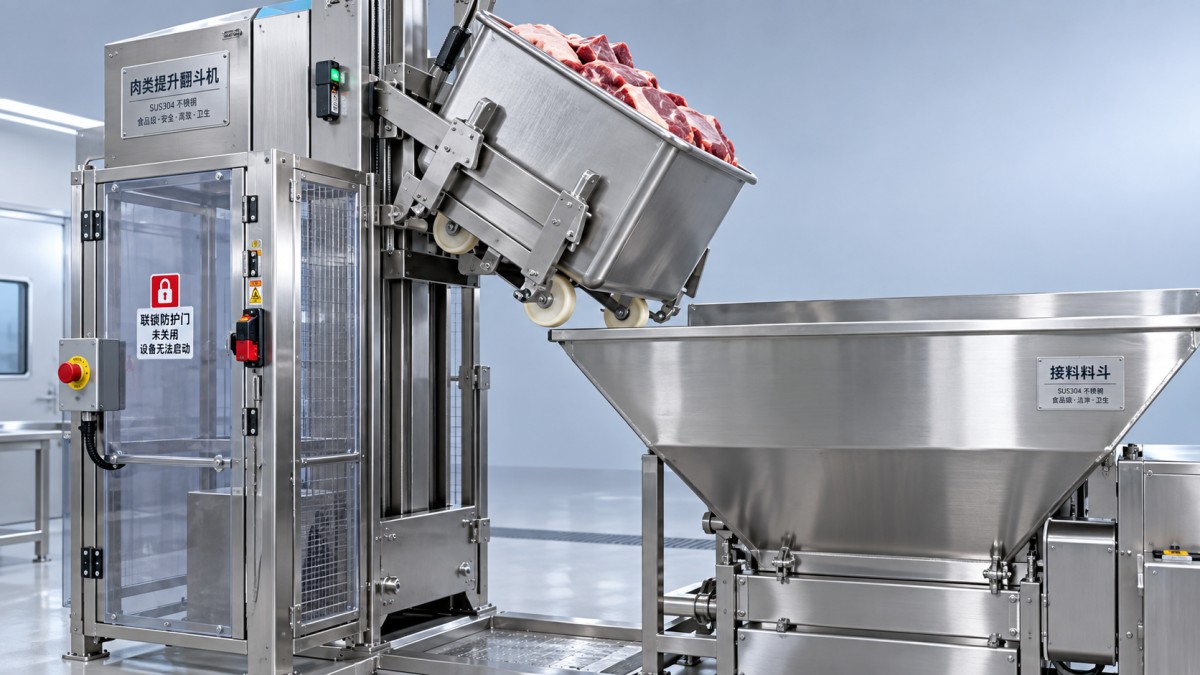

Un sistema de elevación y volteo puede eliminar uno de los pasos físicamente más exigentes de una línea de procesamiento de carne: trasladar carros de carne cargados hasta la entrada de una picadora, mezcladora, bombo de vacío, embutidora o tolva. También puede introducir un riesgo de seguridad concentrado. Un carro es pesado, la carga puede desplazarse, la máquina opera en altura y los operarios suelen trabajar cerca durante la carga, la limpieza o el cambio de producción.

Para los equipos de calidad y seguridad, la decisión de compra no debería comenzar por la altura de elevación ni la producción por hora. Estas cifras son importantes, pero la pregunta más útil es más sencilla: ¿qué ocurre si un operario abre una protección, un carro no está correctamente colocado, se produce un atasco de producto o el elevador alcanza una posición inesperada? Una máquina adecuada debe pasar a un estado seguro antes de que esa condición cause una lesión, un incidente de contaminación o daños en una máquina aguas abajo.

Los interbloqueos no son solo botones en un panel de control. Son las medidas de protección coordinadas que evitan movimientos peligrosos, restringen el acceso a puntos de atrapamiento, verifican la posición del carro y detienen o inhiben el funcionamiento cuando las condiciones son incorrectas. Su diseño merece el mismo escrutinio que las soldaduras higiénicas, el drenaje y el acceso para la limpieza.

Las paradas de emergencia deben ser accesibles desde las posiciones reales de trabajo

Un dispositivo de parada de emergencia debe ser accesible desde donde las personas realmente se sitúan: en el punto de carga, cerca del punto de descarga cuando sea viable y en la estación de control del operario. Durante una operación intensa, un empleado puede estar guiando un carro hacia el mecanismo de retención en lugar de estar ordenadamente de pie frente al panel. Si la única parada de emergencia está detrás de la máquina o más allá de un carro en movimiento, puede existir sobre el papel, pero resultar ineficaz en un incidente real.

Pida al proveedor que demuestre la secuencia de parada. ¿La activación detiene inmediatamente el movimiento de elevación y descenso? ¿Evita un reinicio automático cuando se restablece el botón? El reinicio debe requerir una orden deliberada después de haber comprobado el origen del problema. Un sistema que reanuda el movimiento simplemente porque vuelve la alimentación eléctrica puede crear una sorpresa desagradable después de la limpieza, el mantenimiento o una breve interrupción del suministro eléctrico.

También debe distinguirse la parada de emergencia del aislamiento eléctrico. Una parada de emergencia normalmente no sustituye a un interruptor-seccionador principal bloqueable utilizado durante el mantenimiento. Los equipos deben confirmar cómo se pueden aplicar los procedimientos de bloqueo y etiquetado a la máquina y a cualquier equipo conectado.

Las puertas de protección y los paneles de acceso necesitan interbloqueos monitorizados

Las principales zonas de peligro suelen ser evidentes una vez que el elevador comienza a moverse: secciones de accionamiento por cadena o husillo, zonas de desplazamiento del carro portador, abrazaderas del carro, puntos de giro o volteo y el área de descarga. Las protecciones fijas protegen las zonas que no requieren acceso habitual. Cuando es necesario acceder para la limpieza o inspección, una protección móvil o puerta debe incorporar un interbloqueo que impida los movimientos peligrosos mientras esté abierta.

Durante la evaluación, conviene plantear una pregunta directa: ¿puede el sensor de la protección anularse fácilmente con un imán suelto, cinta adhesiva o un simple truco mecánico? En las plantas alimentarias, las protecciones se abren a veces con frecuencia porque una zona es difícil de limpiar o se acumula producto a su alrededor. Precisamente entonces resulta tentador anularlas. Un diseño adecuado hace que la limpieza habitual sea práctica sin normalizar atajos inseguros.

En los equipos que voltean un carro dentro de una tolva, evalúe la zona de descarga por separado. El peligro no desaparece cuando el carro portador se detiene en la parte superior. Una persona que se extienda por debajo de un carro elevado o hacia la tolva puede seguir expuesta a la gravedad, al movimiento residual o a un agitador aguas abajo. La lógica de control debe considerar toda la secuencia de transferencia, no solo la elevación vertical.

La detección y retención del carro son los interbloqueos que protegen el proceso

Un elevador que admite carros estándar para carne necesita más que una amplia plataforma de carga. Necesita una forma fiable de confirmar que el carro está completamente posicionado y retenido antes de desplazarse. Esto puede incluir pestillos mecánicos, elementos de posicionamiento, interruptores de fin de carrera u otros dispositivos de confirmación de posición. El diseño específico puede variar, pero el principio de funcionamiento debe estar claro: no debe iniciarse ningún ciclo de elevación o volteo hasta que el carro esté asegurado.

El personal de calidad debe comprobar algo más que si el carro “encaja”. Las flotas de carros suelen incluir unidades de distintos periodos de producción, carros con ruedas desgastadas, bastidores reparados o dimensiones ligeramente diferentes. Si la instalación utiliza más de un tipo de carro, pruebe carros representativos en lugar de aprobar la máquina con una única muestra nueva y vacía. Un carro cargado puede comportarse de forma diferente, especialmente si la carne está distribuida de manera desigual o parcialmente congelada.

El mismo principio se aplica en el extremo receptor. El elevador no debe descargar si la tolva de destino no está preparada, si una protección receptora está abierta o si la máquina aguas abajo ha señalado una avería. El producto que cae en una tolva detenida o inaccesible puede generar tanto un problema de higiene como una difícil tarea de recuperación manual.

Los límites superior e inferior de recorrido no deben depender de un único dispositivo

Todo sistema de elevación necesita límites superiores e inferiores definidos. El límite normal de funcionamiento indica al sistema de control dónde detenerse. Habitualmente se espera un método independiente de protección contra sobrecarrera como respaldo si el límite normal no funciona según lo previsto. Los compradores no necesitan prescribir la solución de ingeniería, pero deben pedir al proveedor que explique la disposición de protección primaria y de respaldo.

Esto es especialmente importante cuando la distancia libre al techo es reducida o cuando la altura de descarga está ajustada estrechamente a una mezcladora o tolva. Unos pocos centímetros de recorrido inesperado pueden dañar las protecciones, forzar un accionamiento o interferir con una línea de servicio aérea. Confirme el espacio de instalación necesario, incluido el espacio libre para mantenimiento, en lugar de basarse únicamente en las dimensiones de la máquina. Por ejemplo, una configuración TS200 se indica como 1450×1250×2900, pero la disposición final sigue dependiendo del espacio de aproximación del carro, la geometría de descarga y el acceso de mantenimiento.

No pase por alto la protección durante el descenso. La posición más baja debe ser estable para la carga, y el movimiento debe detenerse antes de que el carro portador, el carro o el calzado del operario puedan entrar en una zona de atrapamiento cerca del suelo. Un suelo limpio es esencial, pero por sí solo no constituye un control de seguridad.

La protección contra sobrecarga, fallos del accionamiento y movimientos inesperados merece una revisión práctica

Una máquina debe responder de forma segura ante sobrecargas, movimiento bloqueado, carga anormal del motor y obstrucciones mecánicas. Las protecciones correctas dependen de si el diseño es de cadena o de husillo y de la disposición del accionamiento. Lo importante durante la adquisición es que un fallo no provoque un desplazamiento descontrolado, la caída de un carro o intentos repetidos de forzar el movimiento a través de una obstrucción.

Solicite una descripción clara de la indicación de fallos y la recuperación. ¿Pueden los operarios ver por qué se detuvo la máquina? ¿Existe un procedimiento definido de restablecimiento? ¿Pueden mover el sistema a impulsos únicamente en condiciones controladas al despejar un atasco? Instrucciones imprecisas como “reiniciar después de la inspección” no son suficientes para una línea con alta presión de producción. La opción más segura suele ser la máquina cuyos pasos de recuperación sean comprensibles para los operarios capacitados y estén documentados para el personal de mantenimiento.

La compatibilidad eléctrica debe comprobarse desde el principio. Una configuración disponible está especificada para 3PH 380V 50HZ con una potencia de 1.1 indicada en sus datos técnicos. Estas cifras deben verificarse con respecto al suministro de la instalación, los requisitos eléctricos locales y el paquete de control final. Las cifras de capacidad, velocidad y altura también deben confirmarse con sus unidades y condiciones de funcionamiento antes de utilizarlas para el equilibrado de la línea.

La construcción higiénica afecta a la fiabilidad de los interbloqueos

La seguridad y la higiene se encuentran en la superficie de la máquina. Los residuos de carne, la humedad del lavado y los productos químicos de limpieza pueden afectar con el tiempo a los interruptores, entradas de cable, bisagras y alineación de las protecciones. Un bastidor robusto de acero inoxidable es útil, pero los compradores deben inspeccionar los detalles: superficies lisas y accesibles, sensores protegidos, componentes eléctricos sellados adecuados para la rutina de lavado y zonas que no retengan producto ni agua.

Para entornos de contacto con alimentos o propensos a salpicaduras, muchos procesadores prefieren el acero inoxidable 304 por su facilidad de limpieza y durabilidad, mientras que la especificación precisa del material debe comprobarse frente a la química de limpieza y las condiciones de proceso de la planta. Los sensores ocultos detrás de soportes difíciles de limpiar pueden seguir funcionando durante la puesta en marcha, pero posteriormente convertirse en un problema de higiene. Pregunte quién limpia el componente, cómo se accede a él y si su desmontaje o ajuste modifica su configuración de seguridad.

Qué comprobar antes de la aceptación final

Una verificación de aceptación en fábrica o en las instalaciones debe incluir más que un ciclo vacío sin problemas. Pida al proveedor que demuestre un intento de funcionamiento con una protección de acceso abierta, un carro colocado incorrectamente, una parada de emergencia activada y una señal simulada de “no preparado” de aguas abajo. Observe si la máquina proporciona una alarma significativa y si requiere un restablecimiento intencional. Revise el manual de operación, los planos eléctricos, las instrucciones de limpieza, la lista de piezas de repuesto y los puntos de inspección de sensores, cadenas, husillos y dispositivos de retención.

Un sistema de elevación semiautomático puede ser una respuesta sensata a la alimentación manual repetitiva cuando sus protecciones se adaptan a la línea real. ElElevador de carne diseñado para líneas de procesamiento de productos cárnicos está destinado a elevar carros estándar, voltear y descargar material, y alimentar una tolva de procesamiento con funcionamiento controlado. Esta función solo es útil cuando la retención del carro, la detección de puertas, los límites de recorrido y los permisos aguas abajo se verifican como un conjunto operativo.

La mejor decisión de compra rara vez es la unidad con la lista de características más extensa. Es aquella cuyos interbloqueos pueden probarse, limpiarse, comprenderse y mantenerse sin animar a las personas a sortearlos. Antes de la puesta en servicio, recorra las rutas previstas de carga, elevación, descarga, limpieza y recuperación ante fallos con el personal de operaciones, mantenimiento y saneamiento. Sus preguntas suelen revelar los interbloqueos más importantes.
